多儀閥門 – 球閥 – 電動球閥系列

電動三片式球閥

閥門型號：Q911F，Q911H
通徑規格：DN10～DN100
結構形式：O型浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L等
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-29℃～300℃
應用范圍：蒸汽、水、油品、空氣和腐蝕性介質等
產品特點：體積小，結構緊湊，承受壓力大，安裝或拆卸特別方便

電動三片式球閥概述：

電動三片式球閥（電動內螺紋球閥）由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的最大優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。

電動三片式球閥原理：

三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截?cái)?，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。

電動三片式球閥標準規范：

測試檢驗：API598，EN12266

螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，
ISO228/1 JIS B 0203

對焊接端：ASME B16025

套焊接端：ASME B16.11

閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238

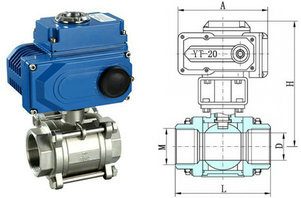

電動三片式球閥結構圖

電動三片式球閥技術參數：

公稱通徑	DN10～DN100(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接形式	內螺紋、焊接式
驅動方式	電源驅動
電源電壓	AC220V、AC380V（其他定制DC24等）
動作范圍	0～90度;
結構形式	O型
閥體材質	碳鋼、不銹鋼304、316、316L、316L
信號反饋	有源信號、S無源信號
動作時間	30S-60S（可定制快開）
適用溫度	-29～180℃;C(增強四氟乙烯)、-29～300℃;C(對位聚苯)
適用介質	液體、油、空氣和腐蝕性介質等
控制方式	開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)
